醫用氣體報警器
時間：2023-04-28
- 產品介紹

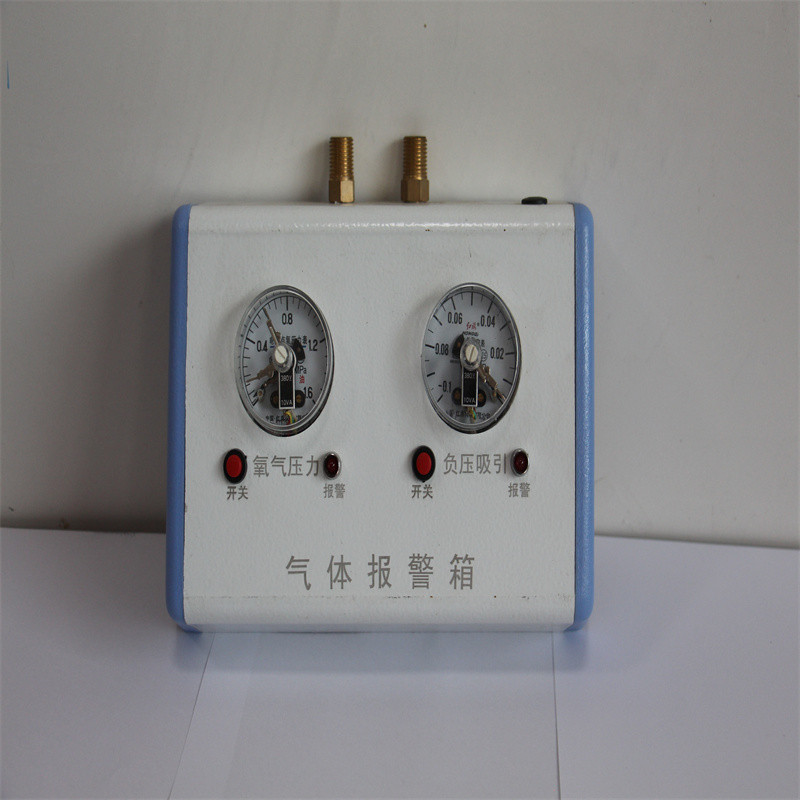

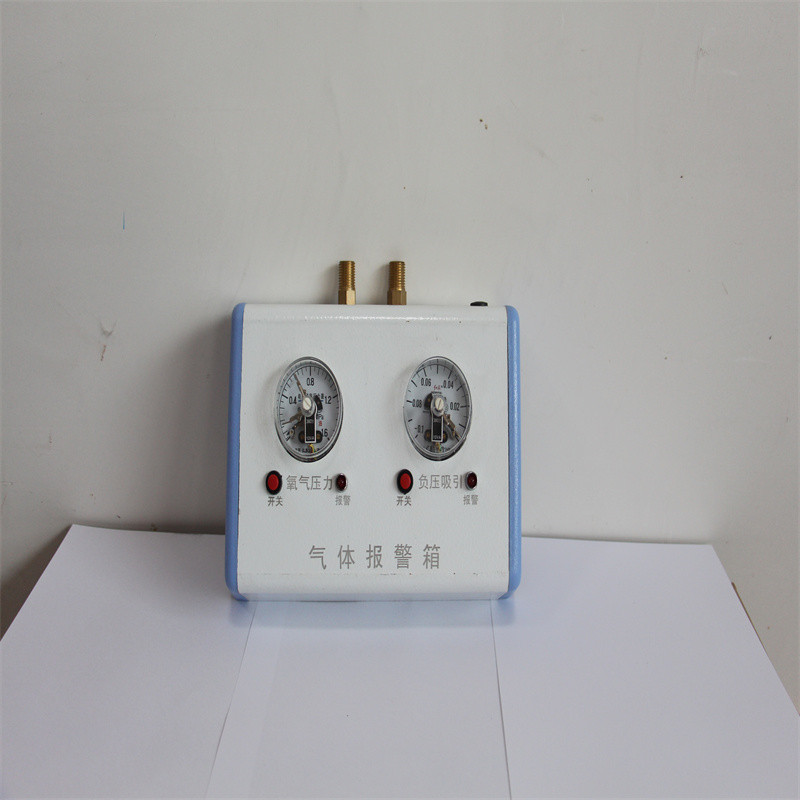

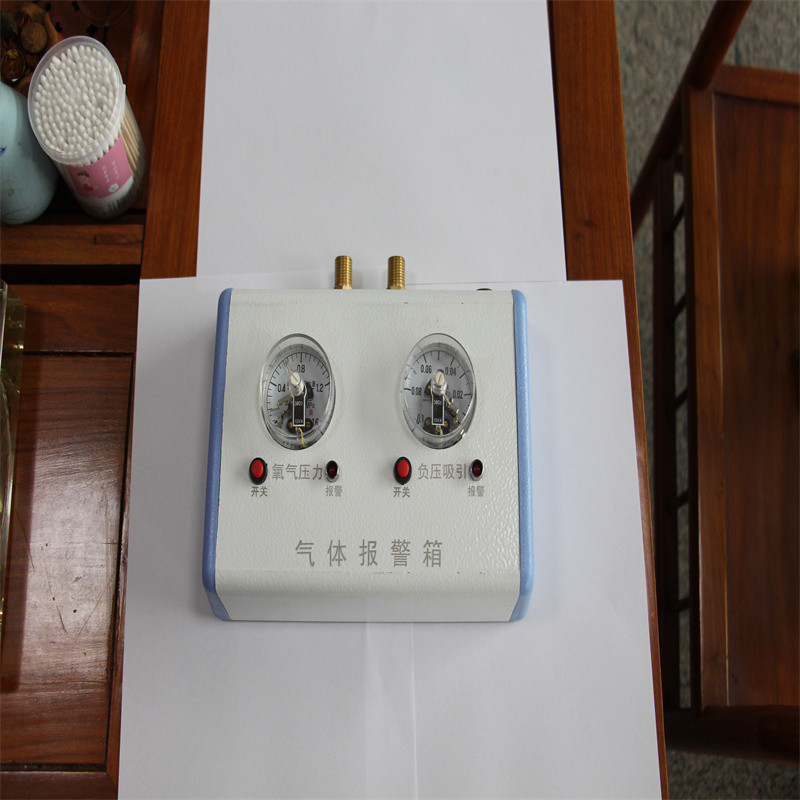

醫用氣體報警器案例
?
? 該壓力報警器采用壓力傳感器，對多路氣體的壓力進行實時顯示，以及上、下限壓力的限的聲光報警。采用的觸摸按鍵，控制檢測和消音。適用于對手術室、監護室、病房的多種氣體壓力的檢測和報警
一、指標
1、主機供電電壓：DC9V±5
2、電源適配器供電電壓：AC100V～240VAC
3、整機功耗：2W(1氣)、3W(2氣)、4W(3氣)、5W(4氣)、6W(5氣)、7W(6氣)、8W(7氣)
4、默認測壓范圍：-0.1MPa～1.0MPa 可高壓測壓范圍0MPa～25MPa
5、氣壓監測點數：1～7路
6、LED尺寸：0.8寸
7、默認氣壓單位：MPa
8、支持傳感器正負壓通用，（因誤連接導致的傳感器損壞）
9、支持RS-485遠程通訊，
10、支持每路氣壓狀態的開關量輸出（代替電接點壓）
11、外形尺寸表
二、醫用氣體報警器結構組成特點：
1、控制器的MCU采用單片機，運算速度快、精度高，能夠處理系統任務，系統運行性。
2、此款區域氣體壓力監測報警器適用于監測樓層、護士站、手術室、ICU或實驗室氣體管道、特氣鋼瓶、匯流排、氣體閥門箱等區域供氣壓力的狀況，通過0.8英寸數碼管顯示實時顯示被監測氣體的壓力，可依據各參數使用需求設定報警點，并實現限報警，區域供氣壓力的正常。
3、此款區域氣體壓力報警器設有RS-485通訊接口，可以通過網絡實現與主報警箱及系統主機間的組網。
三、醫用氣體報警器安裝
安裝有2種，分別是壁掛式和墻內嵌入式
1.壁掛式:墻壁上打兩個M3膨脹螺釘掛上;
2.墻內嵌入式：
3.三種壓力以下的墻內預留內徑￠20的引線管,四種壓力以上的墻內預留內徑￠30的引線管。
四、醫用氣體報警器使用操作
1.每種壓力的傳感器與各自的氣體管道連接信號線穿過引線管到機箱內，與主體氣體輸入口連接，對應入。（注：不得插錯，否則會誤報）
2.面板的操作:
1)按〝檢測〞鍵, 屏幕顯示黑屏,再按一次恢復屏幕顯示。
2)按〝消音〞鍵, 壓力報警聲消音, 黃色指示燈亮, 再按一次恢復報警聲。
3.每種壓力氣體的上、下限報警的設置，由一個按鍵板來實現
1)功能鍵每按一次換一種氣體（其它氣體暗去，只顯示一個零）
2)位選鍵每按一次換一位數閃爍（從個位向百位移動，上限改好改下限，上、下限由高位、低位指示燈確定）
3)改寫鍵每按一次加一個數字（改寫的數字閃爍）
?
? 該壓力報警器采用壓力傳感器，對多路氣體的壓力進行實時顯示，以及上、下限壓力的限的聲光報警。采用的觸摸按鍵，控制檢測和消音。適用于對手術室、監護室、病房的多種氣體壓力的檢測和報警
一、指標
1、主機供電電壓：DC9V±5
2、電源適配器供電電壓：AC100V～240VAC
3、整機功耗：2W(1氣)、3W(2氣)、4W(3氣)、5W(4氣)、6W(5氣)、7W(6氣)、8W(7氣)
4、默認測壓范圍：-0.1MPa～1.0MPa 可高壓測壓范圍0MPa～25MPa
5、氣壓監測點數：1～7路
6、LED尺寸：0.8寸
7、默認氣壓單位：MPa
8、支持傳感器正負壓通用，（因誤連接導致的傳感器損壞）
9、支持RS-485遠程通訊，
10、支持每路氣壓狀態的開關量輸出（代替電接點壓）
11、外形尺寸表
| 氣體種類 | 外形尺寸 | 安裝墻孔尺寸 |
| 1種氣體壓力 | 204×40×210 | 186×50×192 |
| 2種氣體壓力 | 286×40×210 | 268×50×192 |
| 3種氣體壓力 | 368×40×210 | 350×50×192 |
| 4種氣體壓力 | 458×40×210 | 440×50×192 |
| 5種氣體壓力 | 540×40×210 | 520×50×192 |
| 6種氣體壓力 | 614×40×210 | 584×50×192 |
| 特殊要求可以增加 | ||
二、醫用氣體報警器結構組成特點：
1、控制器的MCU采用單片機，運算速度快、精度高，能夠處理系統任務，系統運行性。
2、此款區域氣體壓力監測報警器適用于監測樓層、護士站、手術室、ICU或實驗室氣體管道、特氣鋼瓶、匯流排、氣體閥門箱等區域供氣壓力的狀況，通過0.8英寸數碼管顯示實時顯示被監測氣體的壓力，可依據各參數使用需求設定報警點，并實現限報警，區域供氣壓力的正常。
3、此款區域氣體壓力報警器設有RS-485通訊接口，可以通過網絡實現與主報警箱及系統主機間的組網。
三、醫用氣體報警器安裝
安裝有2種，分別是壁掛式和墻內嵌入式
1.壁掛式:墻壁上打兩個M3膨脹螺釘掛上;
2.墻內嵌入式：
3.三種壓力以下的墻內預留內徑￠20的引線管,四種壓力以上的墻內預留內徑￠30的引線管。
四、醫用氣體報警器使用操作
1.每種壓力的傳感器與各自的氣體管道連接信號線穿過引線管到機箱內，與主體氣體輸入口連接，對應入。（注：不得插錯，否則會誤報）
2.面板的操作:
1)按〝檢測〞鍵, 屏幕顯示黑屏,再按一次恢復屏幕顯示。
2)按〝消音〞鍵, 壓力報警聲消音, 黃色指示燈亮, 再按一次恢復報警聲。
3.每種壓力氣體的上、下限報警的設置，由一個按鍵板來實現
1)功能鍵每按一次換一種氣體（其它氣體暗去，只顯示一個零）
2)位選鍵每按一次換一位數閃爍（從個位向百位移動，上限改好改下限，上、下限由高位、低位指示燈確定）
3)改寫鍵每按一次加一個數字（改寫的數字閃爍）
