醫用中心供氧系統主要標準參數
時間：2023-04-28
1、中心供氧設計及特點本中心供氧工程設計5立方制氧機一臺為氧氣氣源供應，一套2*5瓶組氧氣匯流排作為備用氣源，通過主管道聯通每個樓層，每個樓層設計一臺氧氣二減壓箱，通過樓層管道聯通每個房間中心供氧床位。
2、中心供氧設計方案及特點
中心供氧由中心供氧站、管道、閥門及氧氣終端等組成。醫用中心供氧系統氧氣氣源集中在中心供氧站，氧氣通過減壓裝置和管道輸送到病房的終端處，是、快捷的醫用設備。
中心供氧方式有氧氣瓶組中心供氧、液氧中心供氧及液氧與氧氣瓶組聯合中心供氧。氧氣瓶組中心供氧由高壓氧氣瓶、匯流排、減壓裝置、管道及報警裝置等組成。
我們根據中心供氧要求采用氣氧結合中心供氧方式，為作如下兩種方案的設計和要求：
? 中心供氧整套系統由氧源部分、氧氣恒壓監視裝置、報警裝置、氧氣輸送管道及氧氣終端四個部分組成。
3、中心供氧氧源部分
本系統是采用5立方制氧機一臺為氧氣氣源供應，一套2*5瓶組氧氣匯流排作為備用氣源。
補充：
醫用中心供氧系統的內部結構及性能參數參考表
醫用器材中心供氧系統的內部結構構成,醫用器材中心供氧系統的內部結構及性能參數參考表
（1）中心供氧系統關鍵由中心供氧系統站、管路、閘閥及終端設備送氧電源插頭等構成。
（2）中心供氧系統站為集中化儲放門診co2源的房屋建筑。制氧方法有：氧氣罐組中心供氧、液態氧制氧、醫用制氧機制氧或協同制氧。氧氣罐組中心供氧由髙壓氧氣罐、匯流排、壓力設備、管路及警報系統和閥門（或釋壓閥）等構成。液態氧制氧由液氧罐、汽化器、壓力設備、管路及警報系統等構成。醫用制氧機制氧由醫用制氧機、儲氣設備、管路及警報系統等構成。
（3）匯流排由適度總數的氧氣罐、管路、過濾裝置、閘閥、壓力設備、儀表盤和轉換設備等元器件構成。
（4）終端設備由快插接頭電源插座，可插進co2在、濕化吸進器、呼吸機和麻醉機等醫用機械的汽體電源插頭構成。
下邊是2019年中心供氧系統關鍵性能參數參考表：

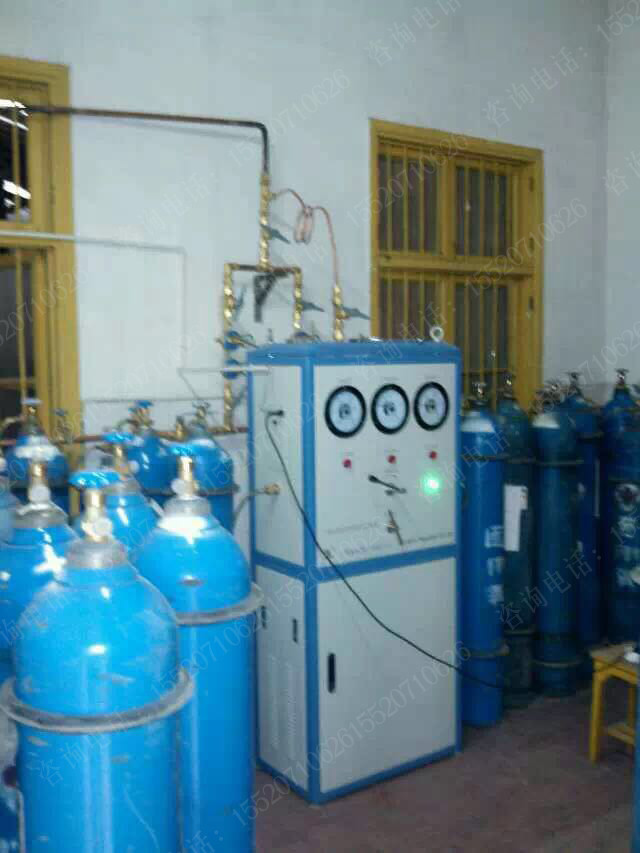

1、中心供氧系統站（中心供氧源），也可以配裝醫用制氧機、液氧罐。依據制氧要求能用 2－10只瓶構成甲、乙2組匯流排，配全自動（也可以手動式）轉換操縱、警報系統。1組工作中、1組
預留，全自動警報、全自動轉換。
2、管路及平穩設備
co2經中心供氧站一級壓力后運輸在管路中工作壓力至終端設備工作壓力為0.1~0.5Mpa（可調式）。能患者輸氧和起動各樣型號規格的麻醉機、呼吸機、高壓氧倉等輸氧器材的。
中心供氧系統管路及平穩設備

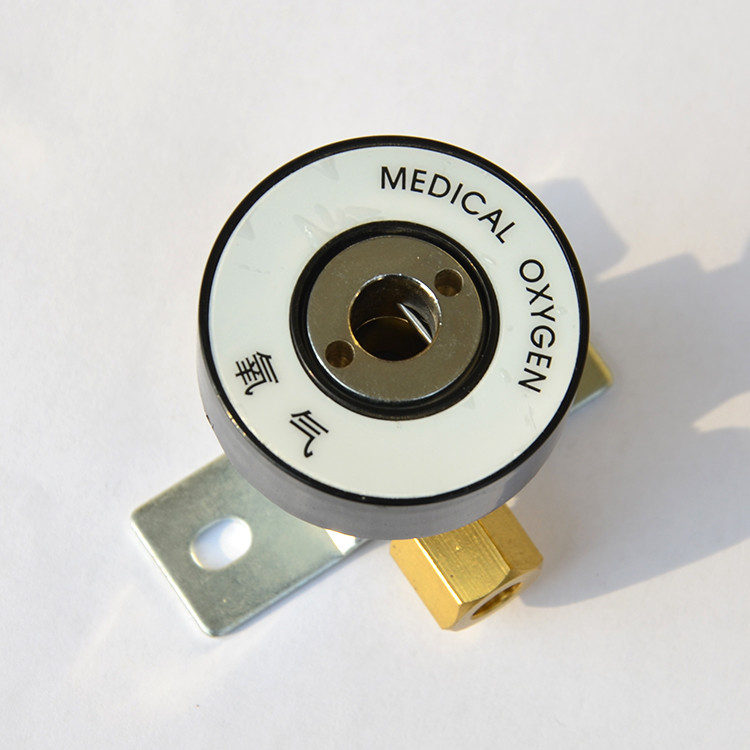

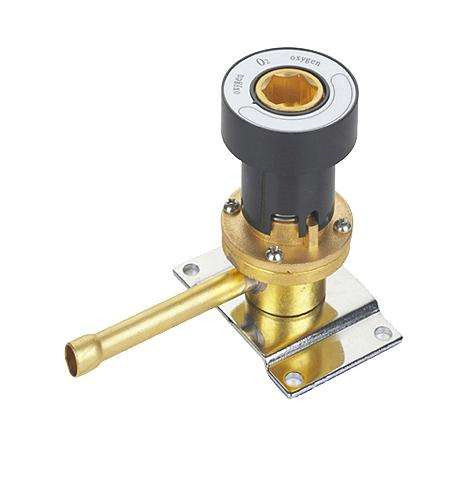

3、co2終端設備
現階段已經選用的有盒式，隱方式、便攜式、組合型等方式的終端設備，以組合型終端設備比較廣泛。它由鋁合金型材或其他金屬片制成機器設備帶，可配裝多種多樣源插口及傳呼、開關電源、照明燈具等所的作用元器件。可用、美觀大方。也可將智能終端在配氣輪及室吊塔上。
co2終端設備
4、氧壓檢測
可在值班、護士站安裝氧壓檢測表、蒸汽流量計。以隨時隨地檢測co2終端設備工作壓力和中心供氧濃度，以制氧系統軟件一切正常運作。
5、性能參數
（1）中心供氧濃度 40m3/h，日供量許多70瓶。
（2）終端設備輸出工作壓力為 0.1-0.5Mpa(可調式)。
（3）系統軟件鐘頭泄漏率低于0.2。
管理吸引住系統軟件關鍵性能參數
1、管理吸引住站由2臺進口真空泵、罐和氣水分離器，并裝有控制箱、繼電器、管路及附注構成。兩部進口真空泵每臺工作中，每臺預留，全自動（也可以手動式）轉換。一切正常運作時若類似真空罐的內空氣壓力值小于5000毫米汞柱時，進口真空泵即全自動關機；若小于300毫米汞柱時便全自動起動（啟、閉空氣壓力值可據用壓規定調節；啟、閉方式可全自動也可手動式）。

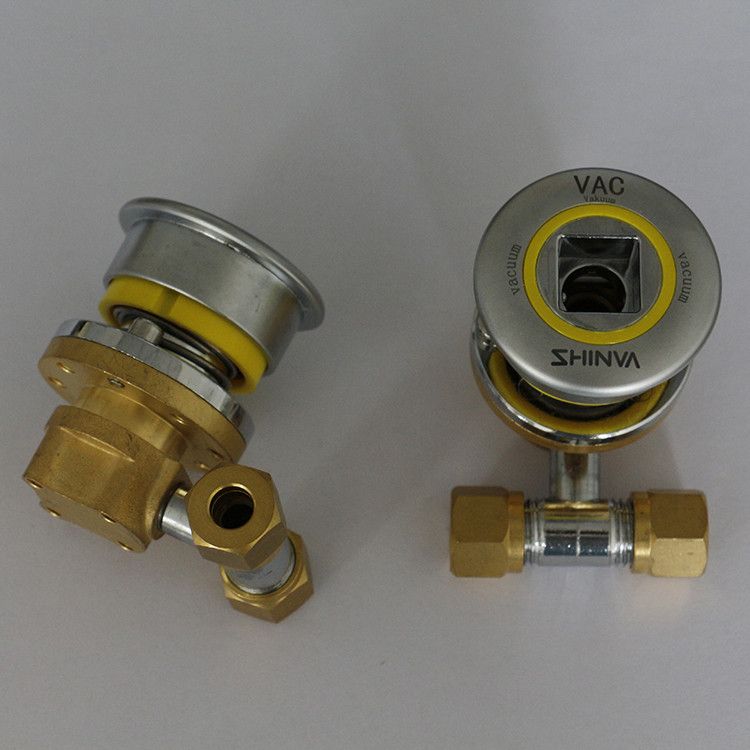

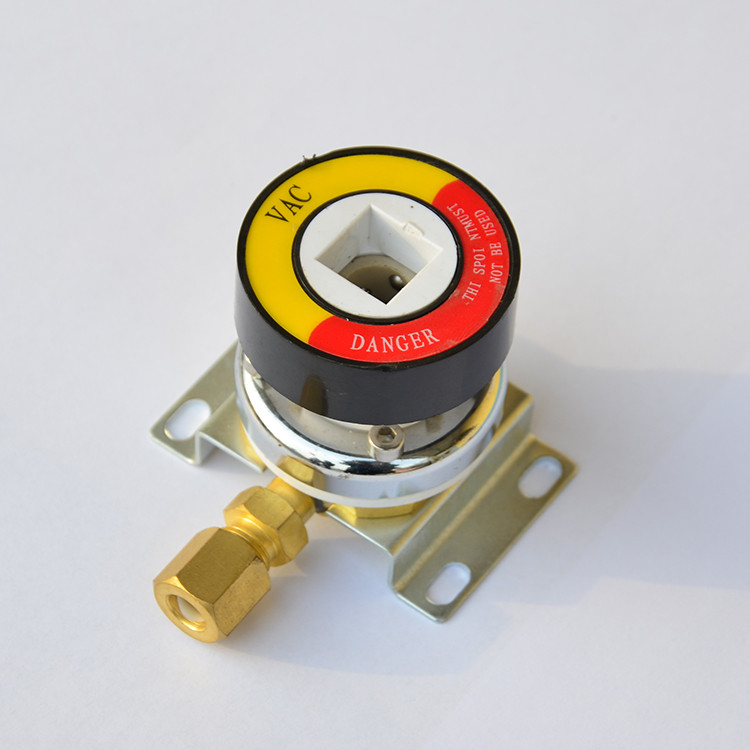

2、吸引住終端設備
吸引住終端設備安裝在空氣壓力吸引住的位置，配有插下式全自動快插接頭，連接頭出入口接空氣壓力瓶。

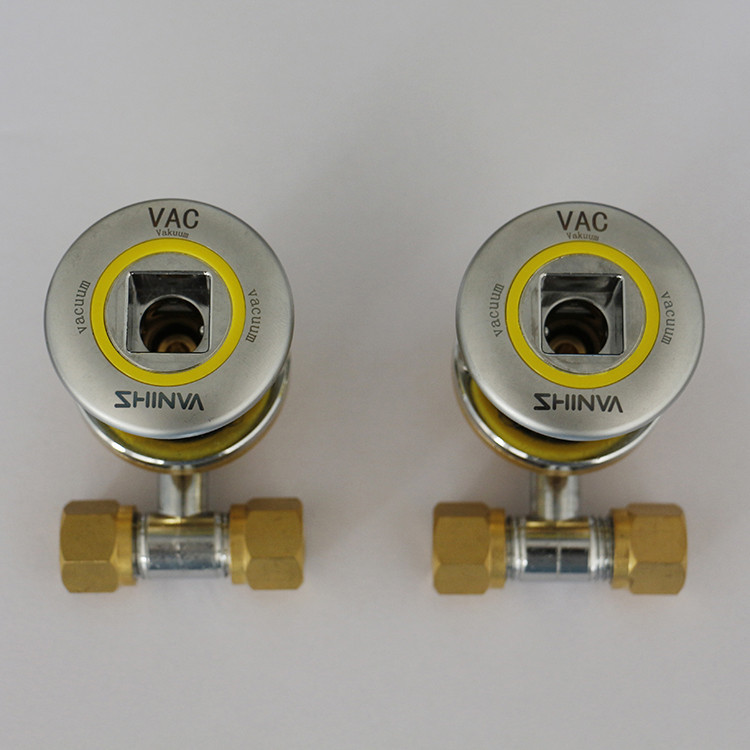

中心供氧系統吸引住終端設備
3、空氣壓力檢測
與氧壓檢測表安裝在同樣部位，構成檢測盒以監控器空氣壓力值。4、性能參數（1）抽供氣量6m3/min。
空氣壓力檢測
（2）終端設備空氣壓力數值：－300——500毫米汞柱（可調式）。（3）系統軟件鐘頭泄漏率不超1。
